Cos de fum inox Schiedel ICS

Cod produs: PFC_00102507
cos-de-fum-inox-schiedel-ics-pfc00102507
cos-de-fum-inox-schiedel-ics-pfc00102507
cos-de-fum-inox-schiedel-ics-pfc00102507
cos-de-fum-inox-schiedel-ics-pfc00102507
cos-de-fum-inox-schiedel-ics-pfc00102507
cos-de-fum-inox-schiedel-ics-pfc00102507
cos-de-fum-inox-schiedel-ics-pfc00102507
cos-de-fum-inox-schiedel-ics-pfc00102507

Detalii privind produsul

Cosul de fum ICS face parte din gama premium de cosuri pentru sobe si seminee. Disponibil intr-o gama larga de diametre interioare, cosul este foarte performant, avand un design modern si o  tehnica profesionala de evacuare. Ofera avantajul unei functionari in siguranta si este pretabil pentru orice tip de combustibil. In plus, are o greutate redusa, se monteaza rapid si are o garantie 10 ani. La imbinarile componentelor sunt prevazute garnituri de etansare pentru o impermeabilitate la gazele de ardere si umiditatea din cosul de fum. Se folosesc coliere de imbinare pentru legaturi stabile, iar pentru a impiedica formarea puntilor termice, imbinarile sunt termoizolate.









Coşul de fum Schiedel ICS, dublu perete cu secţiune circulară, este un sistem de coş de fum destinat evacuării gazelor de ardere provenite de la șeminee sau sobe, funcționând cu combustibil solid. Acesta nu reprezinta doar un element de constructie stralucitor, ci si o imbinare armonioasa intre designul modern si tehnica de evacuare.







Fabricat dupa o tehnologie avansata si dispunand de o imbinare performanta a tubulaturii si de o accesorizare completa, sistemul de cos de Permeter, realizat din otel inoxidabil special, prezinta avantajele unei greutati proprii foarte reduse si a unei flexibilitati extinse la montaj. Este folosit pentru evacuarea gazelor de ardere provenite din generatoare de caldura (cu orice fel de combustibil). Este fabricat din otel inoxidabil de calitate inalta si este certificat pentru temperatura de 450°C (pentru sistemul ICS 25) sau 600°C (pentru ICS 50). La imbinarile componentelor sunt prevazute garnituri de etansare pentru o impermeabilitate la gazele de ardere si umiditatea din cosul de fum. Se folosesc coliere de imbinare pentru legaturi stabile, iar pentru a impiedica formarea puntilor termice, imbinarile sunt termoizolate.











AVANTAJE:

  • Izolarea termica continua
  • Temperatura scazuta a suprafetei exterioare
  • Gama variata de diametre disponibile
  • Stabilitate ridicata
  • Greutate proprie redusa
  • Usor de montat, fiind imediat pregatit pentru utilizare directa
  • Nu necesita izolatie termica suplimentara
  • Garantie functionala de 10 ani







Se potriveste la diametre ale canalelor de fum de Ø80-700 mm (Ø800 mm la comanda) si este compus din:

-pereti interiori si exteriori fabricati din otel inoxidabil

-termoizolatie din vata minerala bazaltica











Performante declarate conform specificatiilor tehnice EN 1856-1:2009

  • Rezistenta la compresiune
  • Elemente liniare, imbinari si suporti – conform instructiunilor de montaj
  • Rezistenta la foc
  • Etanseitate
  • Rezistenta la curgerea gazelor a elementelor liniare, de imbinare si terminale
  • Rezistenta termica
  • Rezistenta la soc termic
  • Rezistenta la foc
  • Performante termice in conditii de operare normale
  • Rezistenta la compresiune pe elementele de racordare si pe colierele de fixare
  • Instalare orizontala
  • Incarcarea la vant
  • Durabilitatea la condens si la vapori
  • Rezistenta la apa pluviala din exterior
  • Rezistenta la coroziune
  • Rezistenta la inghet









Detalii tehnice ICS:

 Carcteristici:

 T450 N1 W V2-L50050* O XX**/***

 T450 N1 D V3-L50050* G XX**/***

 T450 N1 W V2-L50050* O XX**/**

 T450 N1 D V3-L50050* G XX**/**

 T200 N1 W V2-L50050* O 00**

 T200 P1 W V2-L50050* O 00**

 Regimuri de functionare:  uscat (D)/umed (W), depresiune (N1)/suprapresiune (P1)
 Combustibil:  lichid, gazos, solid
 Temperatura maxima de functionare:  max. 450 C mediu uscat (D)/max. 200 C mediu umed (W)
 Perete interior:  inox 316 L ( 1.4404) / grosime 0,5 mm - 0,6 mm
 Perete exterior:

 inox 304 (1.4301) / grosime 0,5 mm - 0,7 mm

 Grosime termoizolatie:  25 mm
 Rezistenta termica:  R37 m2K/W

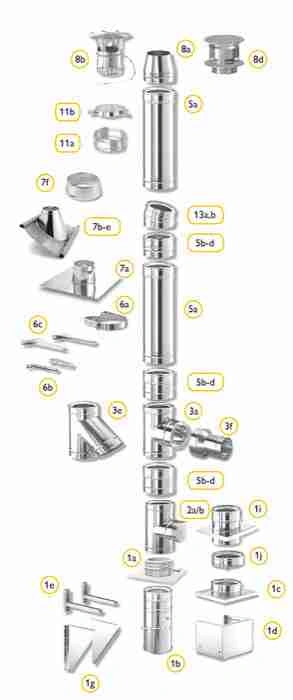

ELEMENTE COMPONENTE:



1a Placă de bază cu colector de condens
1b Picior de bază cu colector de condens
1c Placă de descărcare cu colector de condens
1d Element de bază telescopic
1e Console de descărcare reglabile
1g Console de descărcare
1i  Placă de descărcare
1j Colector de condens
2a/b Racord usiță curățare depresiune/suprapresiune
3a Racord de fum 90°
3e Racord de fum 45°
3f Elemnt de trecere DW-SW
5a Element de tubulatura 1000 mm
5b Element de tubulatura 500 mm
5c Element de tubulatura 250 mm
6a Colier fixare
6b-c Prelungitoare pentru coliere fixare
7a Element etanșare terasă
7b-e Element etansare invelitoare 3°-15°, 16°-25° , 26°-35°, 36°-45°
7f Colier antiintemperie
8a Con de evacuare
8b Element terminal antipluvial universal
8d Element terminal antipluvial cu plasă de protecție
11a Colier de îmbinare statică
11b Colier de ancorare
13a Cot 15°
13b Cot 30°











Indicatii de montaj:

Operatiunile propriu-zise de montaj vor fi precedate de identificarea elementelor componente in baza proiectului de executie/documentatiei tehnice a cosului de fum. Se vor utiliza numai componente originale apartinand sistemului, care sunt in stare corespunzatoare, fiind interzisa folosirea unor elemente prelucrate (scurtate prin taiere, de exemplu). Operatia de asamblare consta in introducerea elementelor componente, unul intr-altul, urmarindu-se sensul de curgere a gazelor de ardere marcat pe eticheta fiecarui element. Astfel, capetele de tubulaturi/componente cu termoizolatia scurtata vor fi orientate intotdeauna in jos. Imbinarea componentelor se va realiza prin utilizarea obligatorie a colierelor cu care sunt prevazute toate elementele sistemului. Garniturile de etansare sunt necesare si se vor monta obligatoriu in cazul in care cosul de fum functioneaza in regim cu suprapresiune (tiraj fortat). In vederea asigurarii rezistentei si stabilitatii cosului de fum, se vor monta colierele de fixare si consolele de descarcare la distantele maxime precizate. Nu se va depasi inaltimea libera prescrisa de producator, respectiv 1,50 m. Aceasta inaltime poate fi majorata prin montarea, sub si deasupra ultimului colier de fixare, a cate unui colier de rigidizare statica.









-> Con de evacuare



-> Element tubulatura





-> Colier fixare



-> Racord fum + element de trecere DW-SW



 -> Racord ușiță curățare



 -> Placă de descarcare cu colector de condens

-> Console de descărcare
